ディンプルによる篩過性解析結果 ＞
解析モデル
メッシュから粒子が落下するモデルについて解析を行った
未処理とMD処理モデルの表面粗さに変化させて実施した
▽解析条件
・ケーシングに粒子を充填した状態，底面は＃80程度のメッシュ
・粒子材質→鉄系
・粒子径分布→後述
・粒子－粒子，粒子－剛体間のファンデルワールス力あり
・粒子－粒子，粒子－剛体間の力学的接触力あり
・静摩擦係数0.3，動摩擦係数0.2
※大学先生のシミュレーションデータです

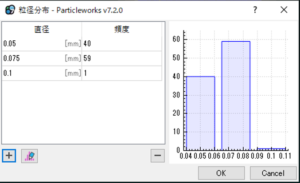

粒径分布①
粒径分布① 未処理モデル
側面
上面
0.3sec経過後でもすべての粒子は落下しなかった
粒径分布① MD処理モデル
側面
上面
0.3sec経過後でもすべての粒子は落下しなかったが残留した量は未処理よりも少ない

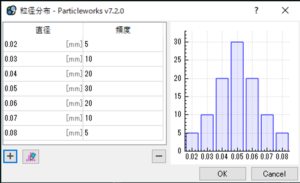

粒径分布②
粒径分布② 未処理モデル
側面
上面
0.3sec経過後，メッシュ上に粒子が付着しており，
高いファンデルワールス力が生じていることがわかる
粒径分布② MD処理モデル
側面
上面
